OTR タイヤが過酷な作業のバックボーンとなる理由は何ですか?

OTR タイヤの定義 — 舗装の向こう側

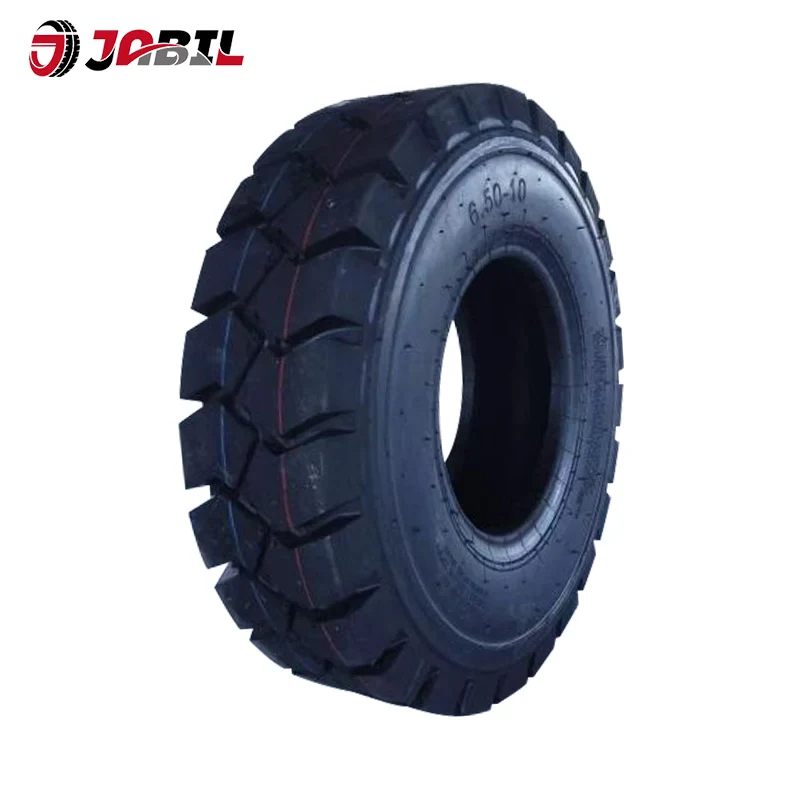

OTRタイヤOff-The-Road タイヤの略語で、オフハイウェイ用途専用に設計された空気入りタイヤとソリッドタイヤの明確なカテゴリを表します。舗装された路面で耐用年数を過ごす標準的な乗用車や商用トラックのタイヤとは異なり、OTRタイヤアスファルトやコンクリートが異質な概念である鉱山、採石場、建設現場、港湾、農地などの環境で稼働します。

これらのタイヤは、その巨大な寸法、並外れた耐荷重能力、切断、欠け、摩耗、熱劣化に耐えるように配合された特殊なゴム配合物が特徴です。大きめの一枚OTRタイヤリジッドダンプトラックに使用される重量は1,000kgを超える場合があり、価格は小型自動車と同じくらいです。これらのコンポーネントの巨大な規模は、300 トンを超えるペイロードを運ぶ運搬トラック、年間数百万トンの資材を移動するローダー、景観を再形成するブルドーザーなど、それらが機能する機器の規模を反映しています。

根本的に違うものはOTRタイヤオンロードの同等品との違いは、単にサイズではなく目的です。トレッド形状からカーカス構造、化合物の化学に至るまで、あらゆる設計上の決定において、乗り心地、燃費、騒音低減よりも耐久性、トラクション、熱安定性が優先されます。これらの優先順位は動作環境によって決まります。標準的なタイヤを突き刺すような鋭い岩の破片は、よく設計された OTR コンパウンドの表面をほとんど傷つけません。高速道路のタイヤが過熱するような継続的な重い負荷は、オフロード設計の日常的な動作条件です。

理解OTRタイヤアプリケーションの全範囲を理解する必要があります。これらのタイヤは、ホイール ローダー、ブルドーザー、アーティキュレート ダンプ トラック、剛体運搬車、モーター グレーダー、フォークリフト、地下採掘車両、および港湾荷役機器に装備されています。各マシンタイプはタイヤに独自の要求を課し、今日市場で入手可能なトレッドパターン、構造、およびサイズ範囲の驚くべき多様性を推進しています。

OTR タイヤの構造 — 圧力下でのエンジニアリング

アンOTRタイヤはモノリシックなゴムの塊ではなく、複数の機能ゾーンで構成される精密に設計された複合構造であり、それぞれが重要な目的を果たします。この構造を理解することは、適切な選択、メンテナンス、故障診断のために不可欠です。

トレッド - 接地面

トレッドは地面と直接接触する最外層です。戦略的に設計されたラグと溝によりトラクションを提供すると同時に、特殊なゴムコンパウンドにより耐摩耗性を提供します。トレッドの深さは主な摩耗指標であり、標準的な深さの E-3/L-3 パターンから深さ 49 ミリメートルを超える超深さの E-4/L-5 設計まで、用途によって大きく異なります。トレッドのパターンと深さは、トラクション、自浄能力、動作中の発熱に直接影響します。

肩 — 移行ゾーン

トレッドがサイドウォールと接するショルダー領域は、ハンドリング特性を支配し、コーナリングやスクラブによる負荷を吸収します。スカラップ状または片側のショルダー摩耗は、多くの場合、アライメントの問題または不適切な膨張を示します。このゾーンは、頻繁な方向転換や平坦でない地形での操作を伴う用途では特に脆弱です。

サイドウォール — フレキシブルシールド

サイドウォールは、衝撃を吸収し、内部カーカスを保護し、重要な仕様データを含むサイドウォール マーキングを行う柔軟な垂直壁です。この領域では、切り傷、膨らみ、「ゴルフ ボール」の変形、疲労亀裂が最初に現れます。サイドウォールに損傷があり、補強コードが露出すると、通常、タイヤは使用できなくなり、修理できなくなります。

ビーズ — アンカー システム

ビードはタイヤをリムに固定し、空気圧シールを維持する内側のエッジです。空気損失を防ぎ、タイヤの安定した性能を確保するには、ビードを適切に装着することが重要です。検査には、ビードシート領域に漏れがないかをチェックし、石鹸水を使用してバルブステムとコアに緩やかな空気損失がないかを検査することが含まれます。

枝肉 — 耐荷重骨格

カーカスは、動作荷重を支える複数のスチールまたはファブリックの層で構成されています。健全なカーカスは、タイヤをリトレッドの候補にするものです。適切な空気注入と適時の修理を通じてこの構造コアを保護することが、すべてのメンテナンス実践の主な目的です。カーカスの完全性によって、タイヤの最終的な耐用年数と再トレッダビリティが決まります。

基本原則がすべてを支配するOTRタイヤパフォーマンス: タイヤではなく空気が重量を支えます。ケーシングは単に空気の形を保持しているだけです。熱劣化、不均一な磨耗、サイドウォールの疲労といった早期故障のほとんどは、適用された荷重に対する不適切な膨張圧力に遡ります。この原則は、すべての選択とメンテナンスの決定の基礎となります。

分類システム — コードの解読

のOTRタイヤ業界は、タイヤの機能、用途、性能特性を伝えるために標準化された分類システムを採用しています。これらの規範を理解することは、情報に基づいて調達の意思決定を行うために不可欠です。

TRAコードシステム

タイヤ・リム・アソシエーション (TRA) コード システムでは、次のように分類されます。OTRタイヤアプリケーションのタイプとトレッドの深さによって異なります。最初の文字はプライマリ マシン アプリケーションを示します。

• E— アースムーバー (リジッドダンプトラック、アーティキュレート式運搬車)
• L— ローダー (ホイールローダー、ブルドーザー)
• G— グレーダー (モーターグレーダー)

文字の後の数字は、トレッドの深さとサービスの重大度を示します。

• 2— トラクションパターン（中程度の深さ）
• 3— ロック/標準深さ (一般サービス)
• 4— 深いトレッド (厳しいサービス)
• 5— 非常に深いトレッド (エクストリームサービス)

たとえば、L-3 タイヤは標準的なロックトレッド深さのローダー タイヤですが、L-5 は最も要求の厳しい用途向けに非常に深いトレッドを備えています。多くのタイヤには、E-3/L-3 など、土木作業機と積込み機の両方の作業に適していることを示す二重マーキングが付いています。

デュアルマーク付きタイヤ

デュアルマーク付きOTRタイヤ2 つの TRA コードと対応する負荷/速度定格を伝えます。たとえば、Continental 29.5R25 EM-Master E3/L3 は、土木作業で使用されるかローダー サービスで使用されるかによって、耐荷重と速度定格が異なる場合があります。この柔軟性により、オペレータは複数の種類の機器にわたって単一のタイヤ モデルを標準化でき、在庫管理が簡素化されます。

TKPH / TMPH 評価

TKPH (トンキロ毎時) または TMPH (トンマイル毎時) の評価は、タイヤの作業能力を定量化します。毎OTRタイヤ動作中に屈曲や変形により発熱します。発熱が放散を超えると、内部温度がゴムコンパウンドや構造コンポーネントに損傷を与える可能性のあるレベルまで上昇します。 TKPH 評価は、タイヤが熱劣化なしに耐えることができる最大作業負荷を示し、高速、長距離用途にとって重要な選択パラメーターとなります。

構造タイプ — ラジアル vs. バイアス vs. ソリッド

OTRタイヤは 3 つの主要な構造構成で製造されており、それぞれが特定の用途に適した異なる性能特性を提供します。

ラジアル構造

ラジアルOTRタイヤ走行方向に対して 90 度に配向されたスチールコードと、トレッドの下にある柔軟なベルトパッケージが特徴です。この構造は、バイアス設計と比較して、優れた放熱性、より長いトレッド寿命、より優れた燃料効率を実現します。ラジアル タイヤは通常、より高い速度定格を提供し、より長い運搬距離とより高い動作速度を必要とする用途に好まれます。ラジアル構造の柔軟なサイドウォールにより、乗り心地も向上し、機器への振動伝達も軽減されます。

バイアス（クロスプライ）構造

バイアス タイヤは、カーカス全体に交互の角度で配置されたコードを特徴としており、より硬く、より堅牢な構造を作り出しています。この構造は、優れた安定性、泥濘条件下での優れた自浄能力、および切断や損傷に対する高い耐性を提供します。バイアスOTRタイヤ多くの場合、地下採掘やスクラップ処理作業など、耐衝撃性と耐パンク性が最重要である低速、高トルクの用途に好まれます。

頑丈な構造

固体OTRタイヤ固体ゴムまたはポリウレタン充填構造を使用して、空気圧コンポーネントを完全に排除します。これらのタイヤはパンクや空気損失の影響を受けないため、スクラップヤード、リサイクル施設、港など、パンクによるダウンタイムが許容できない用途に最適です。ソリッドタイヤは優れた耐荷重性を提供しますが、空気圧タイヤと比較して乗り心地とトラクションが犠牲になります。

ラジアル構造、バイアス構造、ソリッド構造のいずれを選択するかは、特定の動作条件によって決まります。運搬距離、速度、地形の特性、ダウンタイムの許容範囲がすべてこの決定に影響します。

トレッドパターンとその応用

トレッドパターンの選択は、自動車業界で最も重要な決定の 1 つです。OTRタイヤ仕様。間違ったパターンでは、トラクションが損なわれたり、摩耗が加速したり、早期故障につながる可能性があります。

E-2 および L-2 トラクション パターンは、アグレッシブで間隔の広いラグを特徴とし、ソフトなコンディションでも優れたグリップ力を発揮すると同時に、優れたセルフクリーニング機能を提供します。これらのパターンは、泥だらけの環境や、トラクションが主な懸念事項となる緩い素材の用途に優れています。

E-3 および L-3 の岩パターンは、一般サービスの業界標準を表しています。これらの設計は、混合動作条件においてトラクション、耐摩耗性、熱放散のバランスをとります。条件が極端ではないほとんどの採石場や採掘用途で適切に機能します。

E-4 ディープ ロック パターンは、切断や摩耗による損傷を吸収するために追加のゴム量を提供します。トレッドの深さが 49 ミリメートルを超えるこれらのタイヤは、鋭い岩の破片がトレッドの完全性を継続的に脅かす過酷な採石作業において、耐用年数を延長します。

L-5 の非常に深いパターンは、究極のトレッドの深さと耐切創性を実現します。これらのタイヤは、最大限の保護が必要とされるスクラップ処理、解体、極端な岩石作業など、最も要求の厳しいローダー用途向けに予約されています。

主要な選択要素

右を選択するOTRタイヤ複数の動作パラメータの体系的な評価が必要です。次の要素は、調達に関するあらゆる決定の指針となります。

動作環境

作業現場の物理的特性 (路面の状態、地形の種類、周囲温度) は、タイヤの選択に基本的に影響します。鋭利な岩石環境では、耐切創性コンパウンドと深いトレッドが必要です。柔らかく泥だらけのコンディションでは、積極的なトラクションパターンが必要です。高温での操作には耐熱ゴム配合が必要です。

機器の種類と負荷

マシンが異なれば、要求も異なりますOTRタイヤ。リジッドダンプトラックは、積載量、放熱性、長距離耐久性を重視しています。ホイールローダーには、頻繁に回転するためのトラクション、耐切断性、および側壁の保護が必要です。関節式運搬車には、牽引力、浮力、耐摩耗性のバランスが必要です。タイヤの仕様を機械のタイプに適合させることで、最適なパフォーマンスと耐用年数が保証されます。

運搬距離と速度

輸送距離が長くなり、速度が速くなると内部熱がさらに発生するため、TKPH 定格が重要になります。長距離道路を運用する場合は、熱劣化を防ぐために、ラジアル構造と TKPH 定格の高いタイヤを優先する必要があります。短距離の低速アプリケーションでは、多くの場合、熱を心配することなくバイアス構造を使用できます。

発熱と放熱

毎OTRタイヤ動作中に熱が発生します。発熱が放散を超えると内部温度が上昇し、コンパウンドの劣化、ベルトの剥離、またはカーカスの破損を引き起こす可能性があります。選択では、タイヤの熱容量が運用上の要求と一致することを保証するために、サイト固有の TKPH 要件を考慮する必要があります。

耐切断性と耐衝撃性

採石場や鉱山環境では、トレッド面を切断したり引き裂いたりする可能性のある鋭い岩の破片にタイヤがさらされます。モダンなOTRタイヤ最適化されたカーボンブラック配合とゴムの弾性を組み込んだ特別に配合された耐切創性コンパウンドを使用し、チャンキング、ストーンドリリング、衝撃疲労に耐えます。過酷な用途では、耐切断性が他の性能基準を上回る場合があります。

耐用年数を延ばすメンテナンスの実践

適切なメンテナンスの変革OTRタイヤ高価な消耗品から長期使用可能な資産へ。ほとんどの OTR タイヤは摩耗しません。予防可能な原因により早期に故障します。以下の実践により、耐用年数を最大化し、ダウンタイムを最小限に抑えます。

インフレ圧力の管理

気圧は、状況を左右する最も重要な変数です。OTRタイヤ人生。インフレ圧力が 10% 低下しただけでも、サイドウォールのたわみが増加し、ショルダーの摩耗が加速し、内部温度が上昇します。毎日の圧力チェック (できればシフトごとに) を標準的な作業手順にすべきです。圧力は公称定格ではなく、実際の負荷に基づいて調整する必要があります。

定期検査プロトコル

タイヤの各ゾーン (トレッド、ショルダー、サイドウォール、ビード、カーカス) を体系的に検査することで、発生中の問題を故障に至る前に特定します。タイヤ周囲の複数のポイントでトレッドの深さを測定することで、不規則な摩耗パターンを検出します。サイドウォールを検査すると、切り傷、膨らみ、疲労亀裂が明らかになります。ビードとバルブステムの検査により、遅い漏れを検出します。時間の経過に伴う傾向を追跡するには、各結果を位置ごとのタイヤ記録に記録する必要があります。

ローテーションプログラム

回転中OTRタイヤ同じ機械上の位置間、または機械間で摩耗を均等化し、フリートタイヤ全体の寿命を延ばします。ローテーションはカレンダー時間ではなく稼働時間に基づいてスケジュールする必要があり、ポジション固有の摩耗パターンをスケジュールの指針にします。

温度監視

TPMS センサーを使用した内部温度監視により、熱劣化を早期に警告します。予測メンテナンス プログラムは、リアルタイムの温度と圧力データを使用して故障が発生する前に予測し、計画されたメンテナンス期間中に的を絞った介入を可能にします。

リトレッド評価

健全な枝肉はリトレッドに適した貴重な資産です。取り外すたびにケーシングの再生可能性を評価することで、タイヤの耐用年数が延び、交換コストが削減されます。トレッドの深さだけではなく、カーカスの状態によってリトレッドの適格性が決まります。

業界の動向と技術の進歩

のOTRタイヤ業界は、機器の機能の進歩、運用上の需要の変化、新たなテクノロジーによって進化し続けています。

電動化と自動化

鉱山および建設機械の電動化が再構築されつつあるOTRタイヤ要件。電動運搬トラックとローダーは、ディーゼル駆動の機械と比較して異なる負荷特性とトルクプロファイルを課し、タイヤ設計パラメータに影響を与えます。人間の介入なしで動作する自動化された装置は、タイヤの信頼性と予測可能性を重視します。

高度な化合物配合

ゴム配合技術は進化を続けており、耐切創性、耐熱性、耐摩耗性が向上しています。最新のコンパウンドには、特殊なポリマー、最適化されたカーボン ブラック配合、高度な硬化システムが組み込まれており、ますます要求の厳しい用途での耐用年数を延長します。

予知保全の統合

テレマティクスとIoTの統合により、リアルタイム監視が可能になります。OTRタイヤパフォーマンス。 TPMS センサー、温度プローブ、トレッド深さゲージは、残りの耐用年数を予測し、メンテナンス介入をスケジュールする分析プラットフォームにデータを供給します。このデータ主導のアプローチにより、予定外のダウンタイムが削減され、タイヤの使用率が最大化されます。

より大きなサイズとより大きな容量

機器のサイズと容量は増大し続けており、より大型の機器の需要が高まっていますOTRタイヤより高い定格荷重を備えています。超高級運搬トラック用のタイヤは現在、リム直径が 63 インチを超えており、個々のタイヤの耐荷重は 100 トンに近づいています。

サステナビリティへの取り組み

環境への配慮がますます影響を与えるOTRタイヤ設計と管理。リトレッド プログラムはタイヤの寿命を延ばし、材料の消費を削減します。リサイクルされた材料がタイヤのコンパウンドに使われています。製造プロセスのエネルギー効率はさらに高まっています。これらの傾向は、環境責任に対する業界の意識の高まりを反映しています。
