水素フォークリフトの爆発防止:危険環境における重要なソリッドタイヤの導電率基準

この技術概要では、重要な静電伝導率の要件について概要を説明します。ソリッドタイヤ爆発性環境で動作する水素燃料電池フォークリフトに搭載され、静電気による水素発火を防止するシナリオベースのエンジニアリング ソリューションを提供します。

義務付けられた技術的安全データ

欧州標準化委員会 (CEN) の爆発性雰囲気における産業用トラックの安全性に関する EN 1755 規格によると、危険ガス環境で動作するマテリアルハンドリング機器は、アースへの総漏洩抵抗を 106 Ω (1 メガオーム) 未満に維持する必要があります。水素ガスの最小点火エネルギー (MIE) はわずか 0.019mJ と非常に低いため、標準的な非導電性ソリッド タイヤ (通常は 109 Ω を超える) に静電気が蓄積すると、周囲の水素の微量漏れに瞬時に点火するのに十分な静電気放電が発生する可能性があります。

シナリオベースのエンジニアリング ソリューション

爆発の危険を軽減するために、水素燃料電池技術を利用するマテリアルハンドリング車両は、標準的な固体絶縁タイヤを、厳格なメンテナンスプロトコルの下で管理される特殊な導電性化合物に置き換える必要があります。

シナリオ 1: H2 給油ステーションと密閉型水素燃料電池フォークリフト保管庫

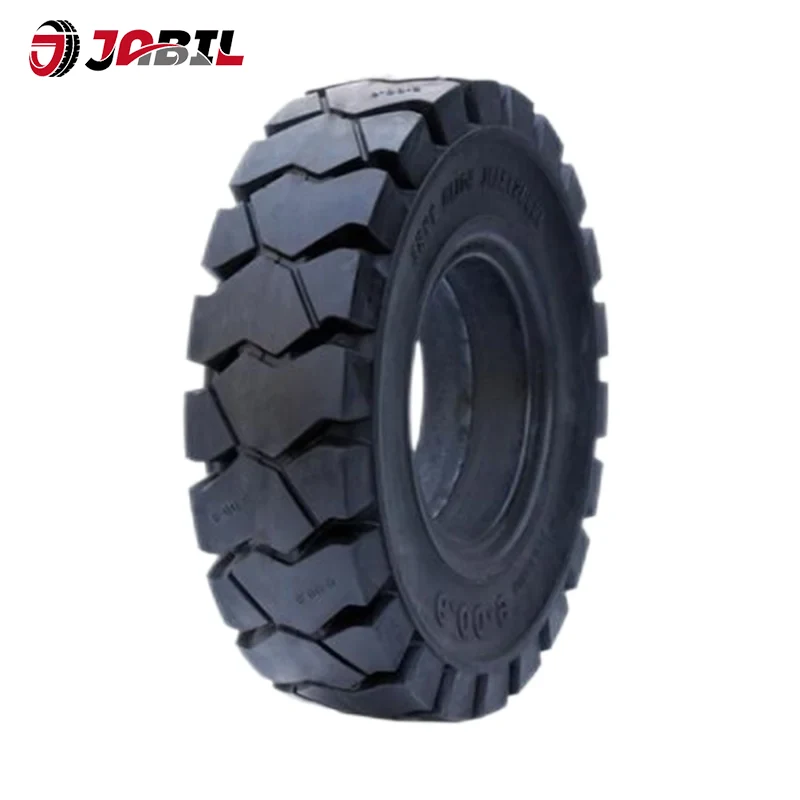

タイヤ仕様:104 Ω ～ 106 Ω の安定した体積抵抗率を維持するように設計された特殊な完全導電性ブラック ソリッド タイヤ、または連続した高導電性の内部接地ゴム コアが埋め込まれたソリッド タイヤ。

膨張/圧力相当: ソリッドタイヤインフレを必要としません。ただし、技術者は、金属リムとタイヤベースの間の接触抵抗がゼロであることを保証するために、ホイールの組み立て中に圧入干渉公差を厳密に監視する必要があります。

メンテナンスプロトコル:必須の毎週の耐性監査を実施します。校正済みのメガオーム計を使用して、タイヤのトレッド面からフォークリフトのシャーシまでのシステム抵抗を測定します。トレッドに埋め込まれた非導電性の破片（ラップ、木の破片など）を毎日取り除いてください。

避けるべき重大なエラー:標準のタイヤ光沢剤、絶縁ワックス、またはアフターマーケットのスプレーペイントをトレッド面に決して塗布しないでください。これらの製品は、静電気の放散経路を完全に遮断する絶縁バリアを形成します。

シナリオ 2: H2 フォークリフトを使用した製薬用クリーン ルームと高精度電子施設

タイヤ仕様:プレミアム ノンマーキング ESD ソリッド タイヤ (通常は緑または白)。これらは、従来のノンマーキングゴムに固有の厳しい絶縁制限を克服するために、高度に分散した導電性カーボン ブラックや特殊な導電性シリカ ネットワークなどの特殊な配合技術を利用する必要があります。

膨張/圧力相当:タイヤの摩耗インジケーターを毎日監視します。コンパウンドの劣化による導電性の変化を防ぐため、摩耗が 60% の摩耗限界ラインに達したらタイヤを強制的に交換してください。

メンテナンスプロトコル:「タイヤから地面まで」の接地ループを完成させるために、施設には帯電防止エポキシ床材を設置する必要があります。認可された無溶剤洗剤を使用してタイヤのトレッドを定期的に洗浄し、絶縁油の残留物を除去してください。

避けるべき重大なエラー:標準的な非密閉コンクリートまたは非導電性ポリウレタン コーティング上での ESD フォークリフトの操作。タイヤが完全に導電性である場合でも、絶縁床が接地回路を遮断し、フォークリフトのフレームに危険な電圧が蓄積する原因となります。

よくある質問

Q1: すでに金属接地チェーンが取り付けられているのに、水素燃料電池フォークリフトに導電性ソリッドタイヤが必要なのはなぜですか?

回答: 接地チェーンは断続的な機械的故障を非常に起こしやすいです。高速マテリアルハンドリング中、接地チェーンは頻繁に床から跳ね返り、グリースで汚れたり、錆びたり、磨耗して接触しなくなることがあります。タイヤは、稼働時間中 100% 継続的に高圧で床との多点接触を維持する唯一のコンポーネントです。導電性ソリッドタイヤは、地面への主要な途切れることのない経路として機能し、接地チェーンと並んでフェイルセーフとして機能します。

Q2: バッテリー式電動フォークリフトで使用されている標準の帯電防止タイヤは、水素フォークリフトでも安全に使用できますか?

回答: いいえ。電動フォークリフトの標準的な帯電防止タイヤは、106 Ω ～ 109 Ω の電気抵抗範囲で設計されており、これは、敏感な車載電子機器の保護またはオペレーターのショックの防止のみを目的としています。水素燃料電池フォークリフトは、ゾーン 1 / ゾーン 2 の爆発性環境で動作します。水素の最小点火エネルギーは 0.019 mJ と非常に低いため、これらのトラックには、厳密に 106 Ω 未満にとどまることが確認された最高の安全性を備えた「導電性」クラスのタイヤが必要です。

Q3: ソリッドタイヤの静電伝導性は、摩耗に伴って時間の経過とともに低下しますか?

答え: はい。タイヤが数千回の動作サイクルを受けると、内部の微細な導電ネットワーク (カーボン ブラックまたはシリカ チャネル) が機械的せん断応力と熱老化により劣化します。さらに、床のほこり、油、化学物質の流出による表面汚染により、断熱性のクラストが形成されます。艦隊運営者は四半期ごとにタイヤの電気抵抗をテストする必要があります。 106 Ω 制限を超えるタイヤは、危険エリアから直ちに撤去する必要があります。

参考文献

CEN (欧州標準化委員会) - EN 1755: 産業用トラック - 安全要件と検証 - 爆発の可能性のある雰囲気での動作に関する補足要件。

ISO (国際標準化機構) - ISO 2883: ゴム、加硫 - 工業用の帯電防止および導電性製品 - 抵抗限界。

OSHA (労働安全衛生局) - 爆発性環境における水素の安全性および資材運搬装置に関する指令。
